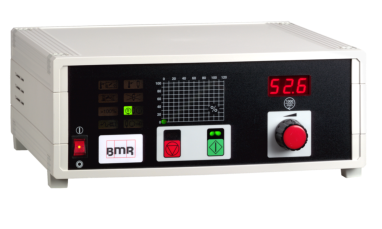

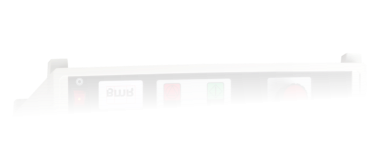

SFU 0203 (has replaced SFU 0202)

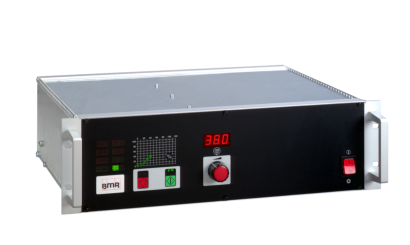

19” Rack
SSE
Manual Accessories
Profibus Profinet etc… SFU-Communicator:
Technische Daten Technical specifications
SFU
0103
0203
Netzanschluss Supply connection
115/230 V 50…60 Hz
Option zum Netzanschluss Option for supply connection
Umschaltbar mittels Drehschalter und Austausch der Sicherung switchable with rotary switch and exchange of fuse
Nennleistung Continuous output power (S1 – 100%)
300 VA
480 VA
Ausgangsspannung Output voltage
36 V
60 V
Phasendauerstrom Continuous phase current
6,5 A
7,0 A
Phasenspitzenstrom Peak phase current
7,5 A
8,5 A
Ausgangsfrequenz Output frequency
AC 4.000 Hz DC 1.666 Hz
Motoranschluss Motor connection
Tisch / Desktop / 19": alle gängigen Steckertypen / all motor connectors available SSE: Steck-Schraubklemmen / pluggable screw terminals
Spindelkennlinien Spindle characteristics
max. 16, intern abgelegt / stored internally
Sensoreingänge Spindle sensor inputs
Drehgeber / speed sensor Temperatur / temperature: PTC, KTY, PT1000, …
Steuereingänge Control inputs
1 x Analog: 0 – 10 V 3 x Digital: 0/24 V
Steuerausgänge Control outputs
1 x Analog: 0 – 10 V 5 x Digital: Relaisausgänge / relay outputs
Schnittstelle Interface
RS 232
Schutzart Protection
IP20
Maße B x H x T (mm) Dimensions W x H x D (mm)
Desktop: 290 x 120 x 305 SSE: 120 x 380 x 262 19": 482 x 132 x 330
Desktop: 290 x 120 x 305 SSE: 120 x 380 x 262 19": 482 x 132 x 330
Gewicht Weight
Desktop: ca. 5,2 kg SSE: ca. 7,7 kg 19": ca. 8,9 kg
Desktop: ca. 6,0 kg SSE: ca. 8,5 kg 19": ca. 10,0 kg
